QC7つ道具とは
QC7つ道具とは、品質管理の現場で頻繁に活用される問題解決や、データ分析のための基本手法を集めた総称です。 生産ラインやサービスの現場で発生するさまざまな不具合やばらつきを、定量的な視点で把握し、効果的な対策を立てるうえで欠かせない存在となっています。1950年代に日本企業が中心となって品質管理（QC）を徹底する過程で整備され、現在では世界中で品質向上の基礎ツールとして活用されています。
QC7つ道具の目的と背景：品質管理における役割
第二次世界大戦後、日本の製造業では品質の向上と生産体制の安定化が急務となりました。効率的に不良を低減し、工程改善を進めるにはデータに基づくアプローチが必要だと認識されるようになり、そこで確立されたのがQC7つ道具です。海外の品質管理理論や統計的手法をもとに、日本の生産現場に合わせてまとめあげられた経緯があり、企業規模や業種を問わず、幅広く導入が進みました。
QC7つ道具は、大量の数値データや言語データを整理し、問題の原因や工程のばらつきを「目で見える形」に落とし込みます。この仕組みによって現場と管理部門とのコミュニケーションが円滑になり、対策の実行や合意形成がしやすくなるのが特長です。さらに、不良の削減だけでなく、再発防止策や新たな問題解決にも応用しやすいため、品質管理以外の業務改善にも役立ちます。
QC7つ道具の種類と製造現場における活用例
QC7つ道具は、いずれも品質管理や問題解決の現場で有効な手法です。以下では、それぞれの手法の特徴とともに、製造現場での活用事例をご紹介します。
パレート図

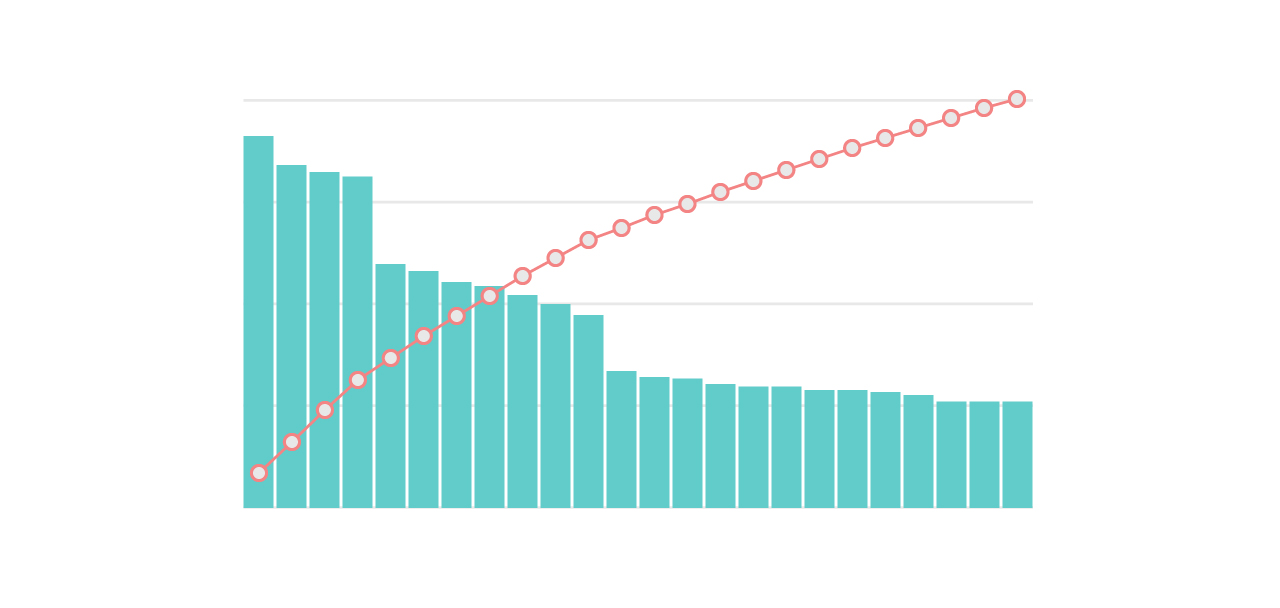

パレート図は、棒グラフと折れ線グラフを組み合わせて「どの要因が最も大きな割合を占めているか」を可視化する手法です。いわゆる「80：20の法則」に基づき、限られたリソースを重大な不具合要因に集中できる点が特長となります。不良の種類が多く、工程が複雑な現場では「どこを優先して改善すべきか」が見えにくくなりがちですが、パレート図を使えば直感的に優先順位を把握しやすくなります。
特に、わずかな要因が全体の問題の大半を生み出しているケースを明らかにできるため、改善活動の焦点を的確に絞り込めるのがメリットです。限られた人員や時間をより効率的に活用できることから、品質管理における問題解決の効率を大幅に向上させるツールとして、多くの現場で活用され続けています。
特性要因図

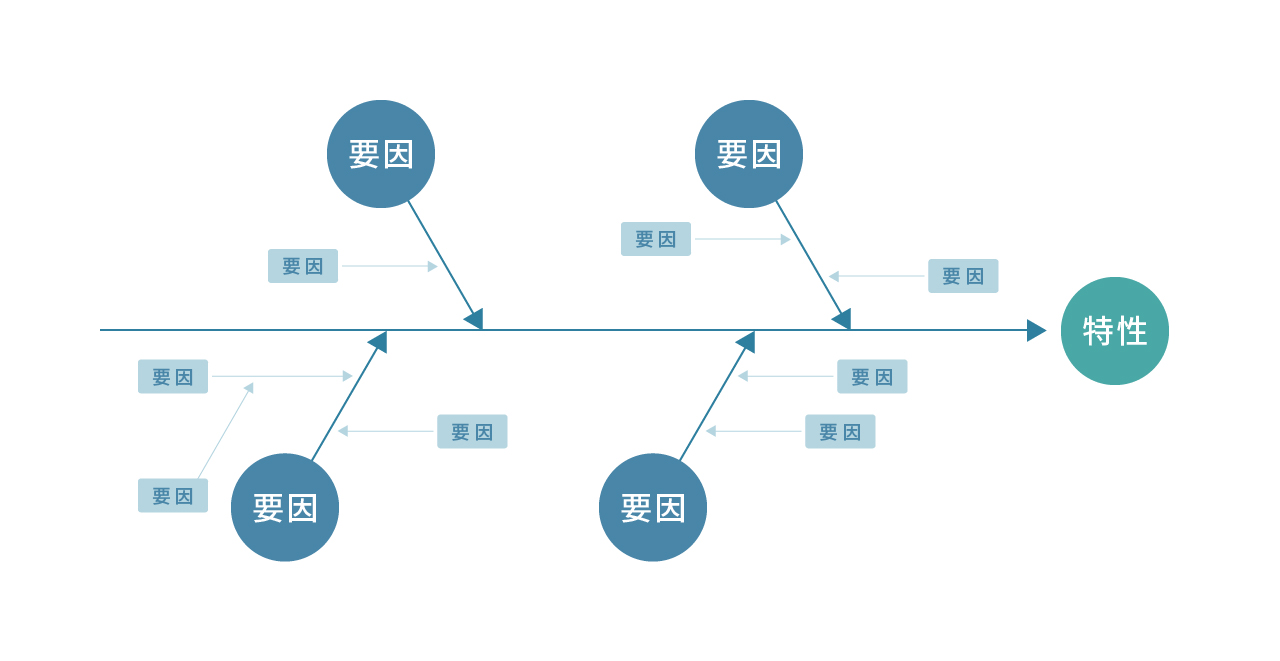

特性要因図は「フィッシュボーン図」と呼ばれ、人（Man）、設備（Machine）、方法（Method）、材料（Material）など主要カテゴリに分けて原因を洗い出し、問題の真因を追究する手法です。ブレインストーミングと相性が良く、原因を深掘りしたい場面で特に有効とされています。
活用の際には、大まかなカテゴリから小さな要因へ段階的に分解し、実際のデータと照らし合わせる流れが重要になります。こうして真因を浮き彫りにできれば、的確な対策や再発防止策を講じやすくなり、改善活動の効果を高めることが可能です。工程データや検査結果との組み合わせによって原因の本質を見極められるため、品質管理の場面で幅広く活用されています。
グラフ（層別を含む）

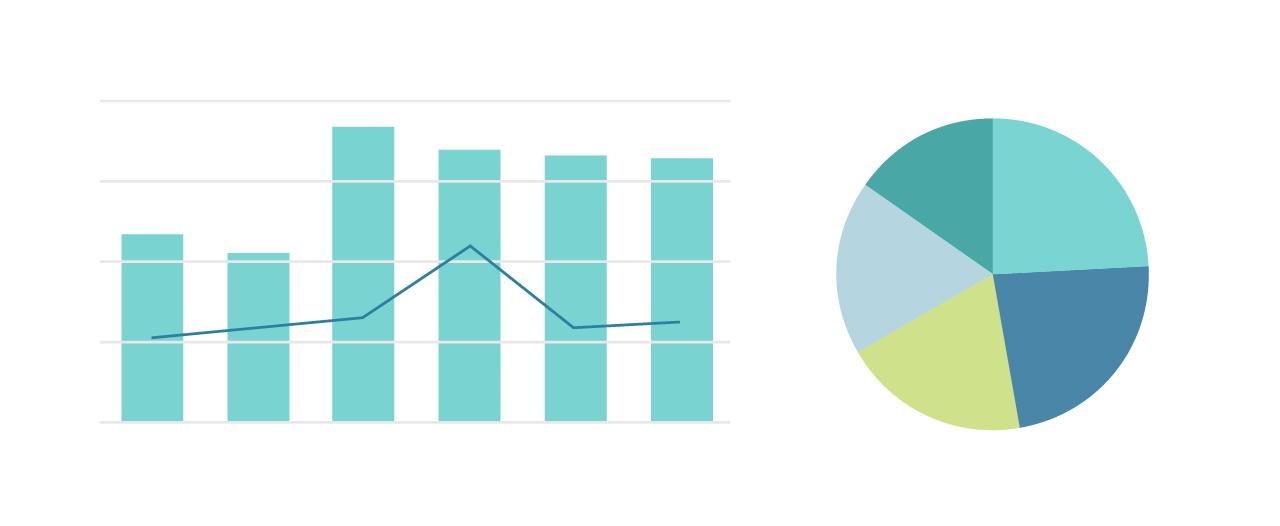

グラフは、折れ線や棒、円などの形で数値データを可視化し、変化や比較をわかりやすく示す最も基本的な手法です。このグラフに層別（条件やカテゴリでデータを切り分ける）を組み合わせると、製造ラインや時間帯、設備の違いといった複数の視点から分析できるようになります。層別を活用すれば、「異常がどんな条件下で発生しやすいのか」、あるいは「どの工程でうまくいっているのか」が明確になるため、より具体的な改善策を立てやすくなります。
※参考記事：グラフの種類と使い分け｜データを効果的に可視化・比較する活用例を紹介
ヒストグラム

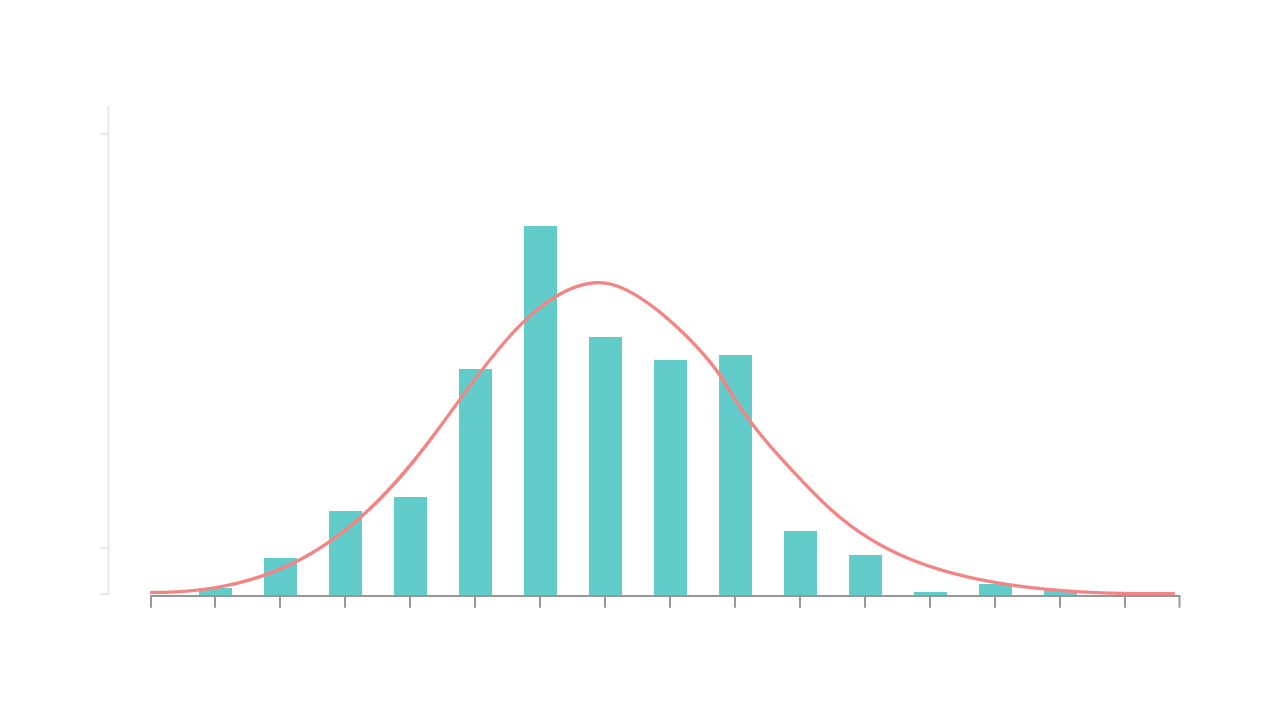

ヒストグラムは、データの度数分布を柱状グラフで表し、工程のばらつきや平均値、標準偏差などを定量的に把握する手法です。横軸に階級（レンジ）を設定し、縦軸に該当データ数（度数）をプロットすることで、分布の山や偏りが一目でわかるという特長があります。たとえば、「製品寸法の分布」「重量のばらつき」などを可視化することで、工程能力が安定しているか、あるいは異常値が増えていないかを客観的に確認できます。
ヒストグラムはばらつきの変化を視覚的につかむための基本ツールですが、一度作って終わりではなく、定期的に同じ工程を測定し、変化を追うことが重要です。傾向の変化から潜在的な問題を早期に発見し、設備保全や作業手順の見直しへつなげる流れを確立できれば、QC7つ道具全体の効果もさらに高まります。

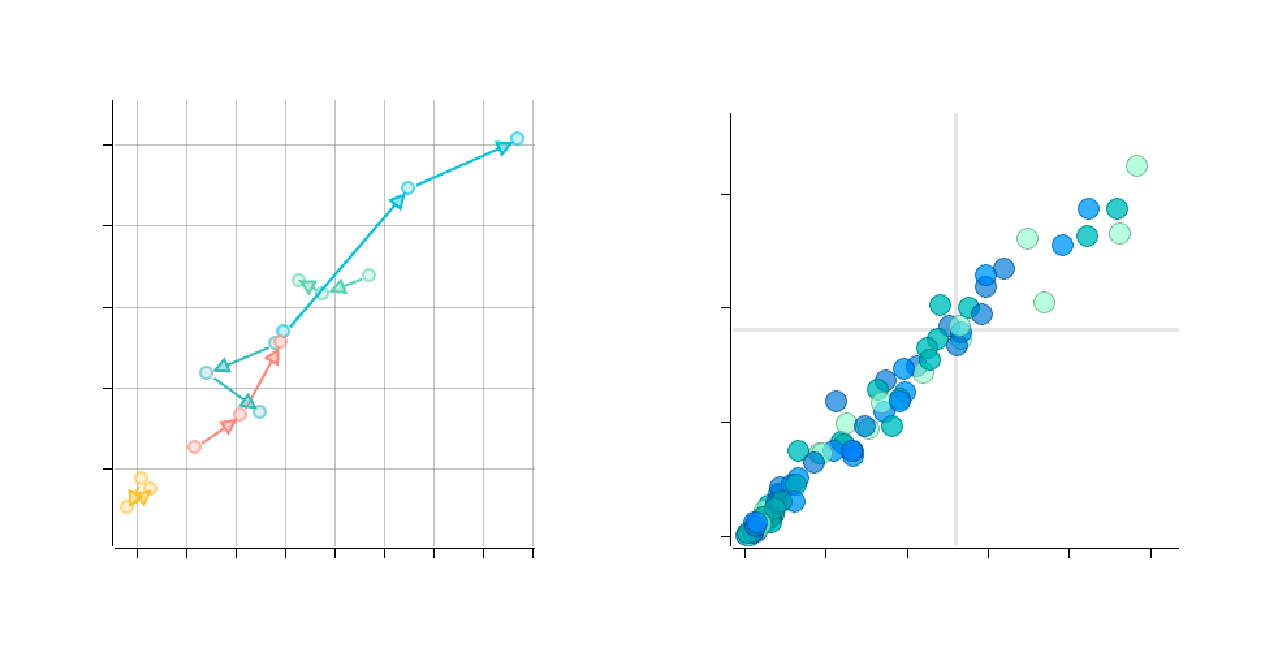

散布図
散布図は、横軸と縦軸に異なる変数を設定し、それぞれの交点に観測値を打点して、原因と結果の相関関係を直感的につかむ手法です。品質管理の現場では、気温や湿度などの作業環境と不良発生率を照合したり、作業時間と検査ミスの件数を比べたりなど、二つの要素の関連性を視覚的に把握したい場面で活用されます。
散布図を有効に使うには、時間帯やロット番号といった層別条件も組み合わせ、散布図上の点の分布を条件別に切り替えて分析することが挙げられます。「相関が強く現れるのはどんな条件下なのか」をより詳しく確認でき、工程全体の最適化や作業環境改善に反映しやすくなります。
管理図

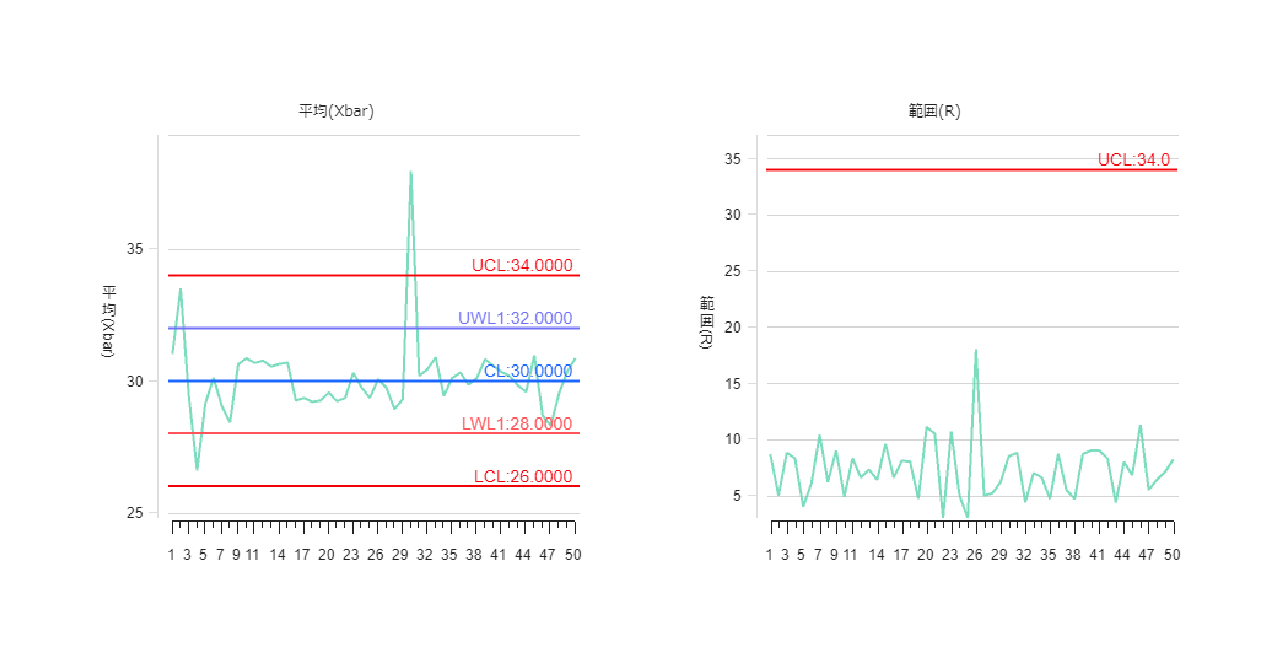

管理図は、工程のばらつきが通常の範囲内に収まっているか、それとも異常が発生しているかを時系列データから判断するための手法です。中心線（CL）と管理限界線（UCL、LCL）を設定し、それらを逸脱するデータがないかを監視することで、工程内の異常を早期に検知できます。たとえば、作業ログと管理図を連携させれば、機械の稼働状況をリアルタイムで可視化し、管理限界を連続して超えたタイミングで即座に対策を講じる体制を構築できます。
この仕組みにより、異常停止や納期遅延のリスクを大幅に低減でき、安定した品質の維持にもつながります。工程のばらつきを数値でモニタリングし、異常の兆候を早期に察知して対処することが、品質管理を徹底するうえで重要です。

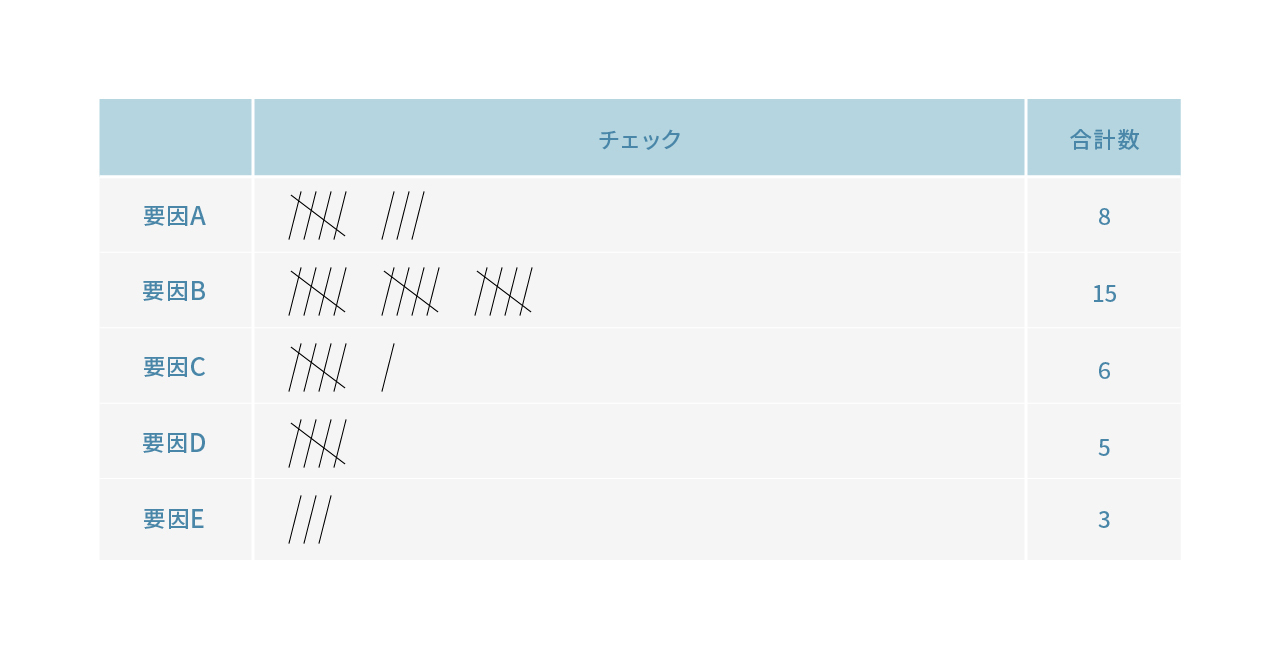

チェックシート
チェックシートは、品質確認に必要な項目をあらかじめ設定し、漏れや重複を防ぎながら定量的に記録を行うツールです。パレート図や管理図などを効果的に使うには、まず信頼性の高い日常データが欠かせず、チェックシートがその基盤を提供します。たとえば日常点検や不良の発生状況を正確に記録し、他の分析手法と連携することで、改善活動を一貫して効率よく進められる点がメリットです。
QC7つ道具を活用するメリットと注意点
QC7つ道具は製造現場における問題点や不良要因「見える化」し、効率的な改善活動を行ううえで有効ですが、データ収集や分析に手間がかかったり、分析担当者が限られたりするケースもあります。こうした運用上の課題を把握しておくことが重要です。以下では、QC7つ道具の主なメリットと、活用する際のポイントや注意点を見ていきましょう。
QC7つ道具の主なメリット
QC7つ道具は定量的な手法を中心としており、工程で発生する不良やトラブルを数字やグラフで把握できるため、客観的なデータをもとに対策を検討しやすくなります。勘や経験だけに頼らず、組織内の合意形成や再発防止策の検証をスムーズに進められる点が強みです。
また、管理図やヒストグラムといった手法を組み合わせれば、通常のばらつきと異常の兆候を見分けやすくなり、トラブルの未然防止につなげられます。さらに、QC7つ道具は可視化の効果が高いため、管理者や作業者など役割の異なるメンバー間でも問題の所在を共通認識として持ちやすくなり、改善意欲とスピードの向上が期待できます。
QC7つ道具の運用ポイントと注意点
QC7つ道具を活用するうえで何より大切なのは、正確で信頼性の高いデータを収集することです。たとえば、チェックシートを使う際には、誰がどのタイミングで記録するかを明確化し、設備別や材料ロット別など必要に応じた層別を行うことで、精度の高い分析結果を得やすくなります。パレート図や特性要因図を作成した後は、得られた示唆をもとに原因を深く掘り下げ、「なぜ不良が多いのか」「どの作業手順を変えれば改善できるのか」を丁寧に検討する姿勢が不可欠です。
原因が判明した後に、その問題をいかに具体的な改善計画に落とし込み、効果を測定して標準化につなげるかという一連のサイクル、いわゆる「QCストーリー」を意識すると、継続的な品質向上が進みやすくなります。
BIツールによる運用効率化
QC7つ道具は、現場での課題を「見える化」するうえで有効ですが、扱うデータ量が増えるにつれて紙やExcelによる管理には限界があります。こうした課題を解消する手段として、BIツールの導入が効果的です。BIツールを導入すると、工程データをリアルタイムで収集し、パレート図や管理図などを自動生成できるため、異常の早期発見や原因の迅速な究明が可能です。現場担当者の負担が大きく軽減されるだけでなく、組織全体でタイムリーに情報を共有しながら対策を検討できるため、品質管理の向上とリードタイムの短縮に大きな効果を期待できます。
QC7つ道具を有効活用するならMotionBoardで！
QC7つ道具を最大限に活用するには、データ収集・分析のスピードと精度が重要です。ウイングアークが提供するBIツール「MotionBoard」は、製造現場の多様なデータを一元的に集約し、QC7つ道具に対応した可視化・分析をリアルタイムで行える環境を提供します。パレート図や管理図、ヒストグラム、散布図といったグラフも簡単に作成でき、Excelでは対応しきれないレベルの分析を、誰でも手軽に行える点が魅力です。さらに、生成AI機能「AIウィジェット」を活用すれば、自然言語での指示だけでグラフの作成やインサイト分析が行えるため、データ活用のハードルをさらに引き下げます。現場の判断を素早くサポートし、継続的な品質改善を促進します。
現場データの可視化と分析を加速するMotionBoardの特長

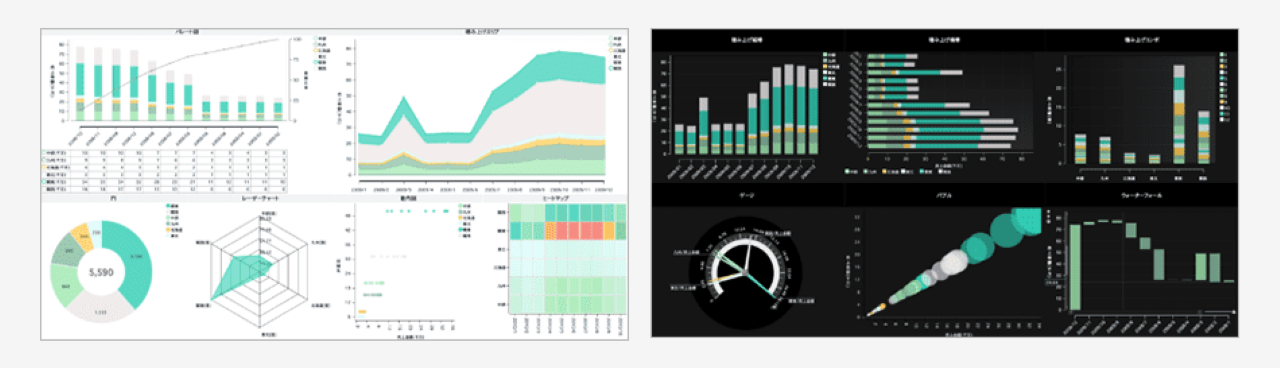

MotionBoardは、センサーや検査機器、現場のチェックシートなどさまざまなデータソースを集約し、担当者がドラッグ＆ドロップによる簡単な操作でグラフを切り替えられるため、従来の紙・Excelベースよりもはるかに素早い可視化と分析が可能です。たとえば、リアルタイムで工程データや検査結果が取り込まれる仕組みを構築すれば、異常値や不良の傾向を即座に把握できるようになり、問題が発生した際の初動対応も大幅に迅速化されます。
また、画面のカスタマイズはノンプログラミングで行えるため、Excel感覚でGUIを操作しながら現場担当者自身が分析環境を作り込める柔軟性を備えている点も魅力です。こうした操作性や拡張性によって、QC7つ道具を生産ラインや作業者単位で切り替えたり、時間帯別や条件別に層別して問題を深掘りしたりといった作業を円滑に進められるようになります。
まとめ
QC7つ道具は、製造現場における品質管理と問題解決を支える基本的な手法として、長年にわたり幅広く活用されてきました。しかし、データ量が飛躍的に増え、工程がますます複雑化する現代のものづくりでは、紙やExcelだけで運用する方法には限界があります。リアルタイムなデータ可視化と多彩な分析機能を備えたBIツールを取り入れることで、QC7つ道具を最大限に生かし、問題解決のスピードと精度を飛躍的に高めることが可能です。
ウイングアークのMotionBoardは、QC7つ道具による分析プロセスを大幅に効率化し、現場担当者がリアルタイムで問題の深掘りを行える環境を提供します。パレート図や管理図、散布図など多彩なグラフ機能を活用することで、不良の未然防止と品質向上を実現し、「現場力」の底上げにもつながります。
まずは、ホワイトペーパーを無料でダウンロードし、QC7つ道具をどのように活用すれば良いか、その具体的なヒントをぜひご覧ください。自社の品質改善活動を加速させ、データに基づく安定した生産体制へと踏み出してみてはいかがでしょうか。
